ARLI Revisionsschacht Kontrollschacht 200 x 200 x 200 mm Einlaufschacht mit Deckel und Boden

Der ARLI Revisionsschacht / Kontrollschacht 300 x 300 x 300 mm ist ein Erdeinbaukasten mit Deckel und Boden. Er wird als Zugkasten bzw. zur Richtungsänderung von Rohren verwendet. Auf allen Seiten befinden sich ausschlagbare Vorprägungen für Rohr-Anschlüsse. Der Anschluss ist von allen 4 Seiten möglich. Geeignet für Rohre mit Ø 60 / 75 / 110 / 125 / 135 / 160 mm. Die Schlagfestigkeit beträgt 08: Zum Lastwiderstand wird eine feste Verankerung im Boden empfohlen. Für die Montage sollte ein Betonbett von mindestens 10 cm vorgesehen werden. Die Bruchlast beträgt 4,8 kg/cm², basierend auf Tests mit geschlossenen, schweren Abdeckungen. Technische Daten Form: quadratisch Koppelbar: Ja Länge (außen): 300 mm Breite (außen): 300 mm Tiefe (außen): 300 mm Schrauben inklusiv: Nein Dichtung vorhanden: Nein Gehäusedurchführung durch Ausbrechöffnung: Ja Farbe: grau Ausführung Deckel: Montagedeckel Plombierbar: Nein Mit Abschirmung: Nein Luftdicht: Nein Mindest- und Höchsttemperaturbereich: -25 °C / +60 °C Material: Polyethylen (PP) InstallationshinweisAchten Sie darauf, den Revisionsschacht so zu installieren, dass es keine Höhenunterschiede zwischen dem Deckel und der Bodenoberfläche gibt, um eine nahtlose Integration und Sicherheit zu gewährleisten.

Der ARLI Revisionsschacht / Kontrollschacht 400 x 400 x 400 mm ist ein Erdeinbaukasten mit Deckel und Boden. Er wird als Zugkasten bzw. zur Richtungsänderung von Rohren verwendet. Auf allen Seiten befinden sich ausschlagbare Vorprägungen für Rohr-Anschlüsse. Der Anschluss ist von allen 4 Seiten möglich. Geeignet für Rohre mit Ø 100 / 125 / 160 / 200 / 250 mm. Die Schlagfestigkeit beträgt 08: Zum Lastwiderstand wird eine feste Verankerung im Boden empfohlen. Für die Montage sollte ein Betonbett von mindestens 10 cm vorgesehen werden. Die Bruchlast beträgt 2 kg/cm², basierend auf Tests mit geschlossenen, schweren Abdeckungen. Technische Daten Form: quadratisch Koppelbar: Ja Länge (außen): 400 mm Breite (außen): 400 mm Tiefe (außen): 400 mm Schrauben inklusiv: Nein Dichtung vorhanden: Nein Gehäusedurchführung durch Ausbrechöffnung: Ja Farbe: grau Ausführung Deckel: Montagedeckel Plombierbar: Nein Mit Abschirmung: Nein Luftdicht: Nein Mindest- und Höchsttemperaturbereich: -25 °C / +60 °C Material: Polyethylen (PP) InstallationshinweisAchten Sie darauf, den Revisionsschacht so zu installieren, dass es keine Höhenunterschiede zwischen dem Deckel und der Bodenoberfläche gibt, um eine nahtlose Integration und Sicherheit zu gewährleisten.

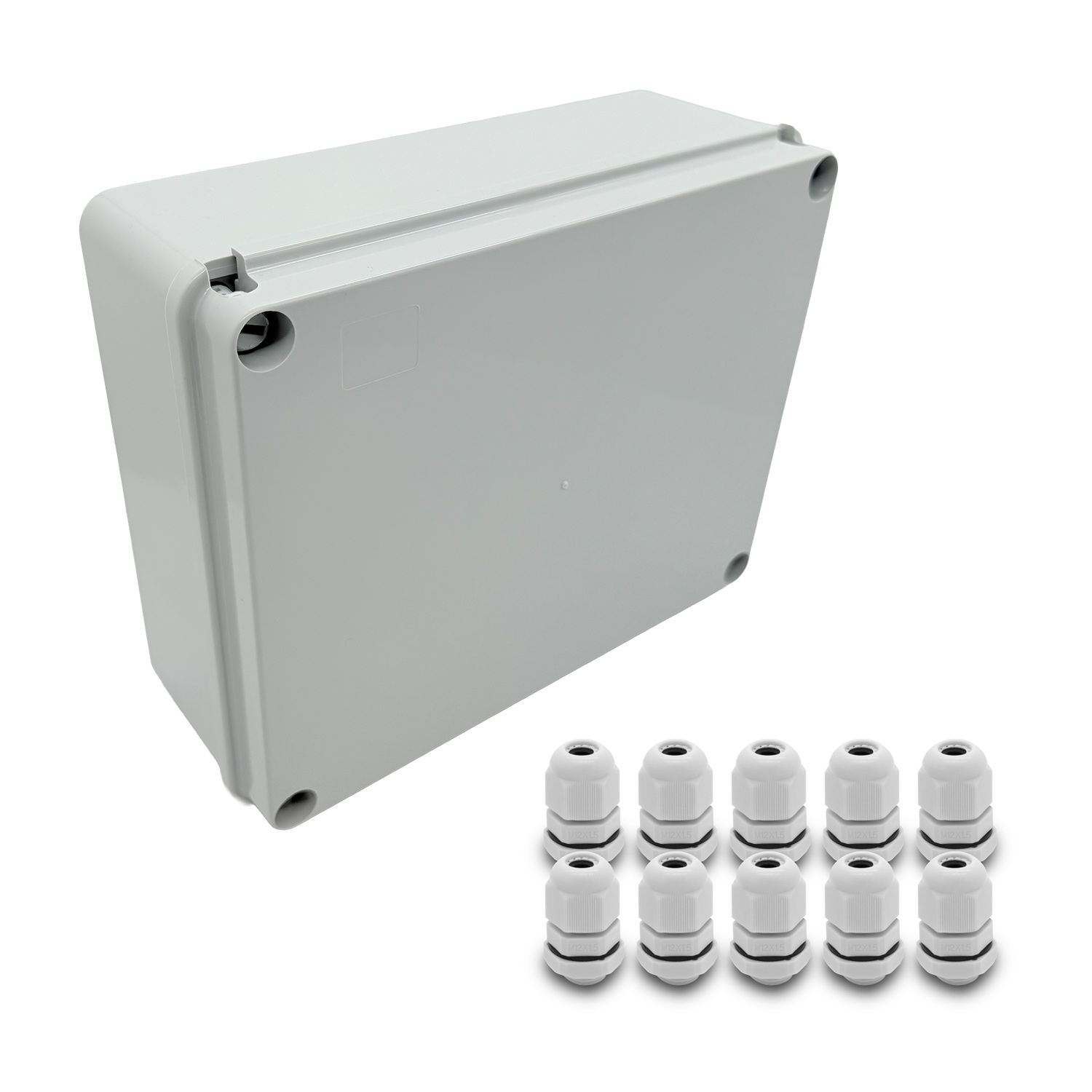

ARLI Abzweigdose 250 x 200 x 90 mm IP67 + 10x Kabelverschraubungen M12 x 1,5 mm Das ARLI Set besteht aus einer Abzweigdose (250 x 200 x 90 mm) und 10 passenden Kabelverschraubungen (M12 x 1,5 mm) und ist ideal für vielfältige Elektroinstallationen sowohl im Innen- als auch im Außenbereich geeignet. Dank der frei wählbaren Kabeleinführungen ohne Vorprägung bleibt maximale Flexibilität bei Planung und Einbau erhalten. Die Öffnungen lassen sich bedarfsgerecht mit handelsüblichen Werkzeugen herstellen – ideal für individuelle Installationen. Die Verwendung von Kabelverschraubungen wird empfohlen, um eine sichere und dichte Einführung der Kabel zu gewährleisten. Für die Aufputzmontage konzipiert, ist das Gehäuse mit einer umlaufenden, integrierten Dichtung ausgestattet. Ein praktisches Detail: Der Deckel kann während der Montage oder Wartung eingehängt werden, ohne vollständig entfernt werden zu müssen. Das erleichtert die Handhabung und spart Zeit – kein Ablegen des Deckels mehr notwendig. Technische Daten – Abzweigdose: Außenmaße (B x H x T): 250 x 200 x 90 mm Material: ABS-Kunststoff, halogenfrei Farbe: RAL 7035 Grau (Gehäuse und Deckel) Schutzart: IP67 Temperaturbereich: -25 °C bis +60 °C Dichtung: Integrierte umlaufende Dichtung Deckel: mit 4-fach Verschraubung Montageart: Aufputz Kabeleinführung: Frei wählbar, ohne Vorprägung (empfohlen mit Kabelverschraubungen) Technische Daten – Kabelverschraubungen (10 Stück): Anschlussgewinde: metrisch Gewindegröße: M12 x 1,5 mm Kabeldurchmesser: 3 - 6,5 mm Material: Polyamid, halogenfrei, silikonfrei Beständigkeit: Eingeschränkte Beständigkeit gegenüber Säuren Temperaturbeständigkeit: -20 ºC bis max. +80 ºC Farbe: Grau (RAL 7035) Mit: Gegenmuttern Schlüsselgröße: 16 mm Schutzart: IP68 Hinweis: Bitte stellen Sie sicher, dass die Kabelverschraubungen gemäß den geltenden Sicherheitsstandards und Anweisungen verwendet werden. Lieferumfang: 1 × ARLI Abzweigdose 250 x 200 x 90 mm – IP67 10 × ARLI Kabelverschraubung grau M12 x 1,5 mm inkl. Gegenmutter

ARLI Sicherungskasten Aufputz Feuchtraumverteiler – IP65 – RAL 7035 Grau – 1 Reihe, 5 Module Der ARLI Sicherungskasten ist die ideale Lösung für Installationen aus halogenfreiem Kunststoff. Die Gehäusewände sind mit Vorprägungen versehen, was das Einführen von Kabeln oder Installationsrohren erheblich erleichtert. Zusätzlich können bei Bedarf kleinere Öffnungen für Kabelverschraubungen oder dünnere Leitungen individuell mit handelsüblichem Werkzeug erstellt werden, perfekt für maßgeschneiderte Elektroinstallationen. Die Verwendung von Kabelverschraubungen wird empfohlen, um eine sichere und dichte Einführung zu gewährleisten. Für die Aufputzmontage ausgelegt, verfügt der Verteiler über eine umlaufende, integrierte Dichtung, die zusätzliche Sicherheit im Einsatzbereich bietet. Die getönte, transparente Tür sorgt für Übersicht, ohne die geschützten Komponenten freizulegen. Technische Daten: Schutzart: IP65 Montageart: Aufputz Tür: Getönt, transparent Anzahl der Reihen: 1 Module: Bis zu 5 Module Gehäusematerial: ABS-Kunststoff Abdeckungsmaterial: Polycarbonat (PC) Gehäusefarbe: RAL 7035 Grau Halogenfrei: Ja Umgebungstemperatur: -25 °C bis +60 °C Schlagfestigkeit: Hoch Abmessungen: Breite: 168 mm Höhe: 210 mm Tiefe: 102 mm Kabeleinführungen (mit Vorprägung): Oben: 2× M25 / M32 Unten: 2× M25 / M32 Lieferumfang: 1 × ARLI Sicherungskasten 1 × DIN-Tragschiene / Hutschiene 4 × Wandlaschen inkl. Schrauben 4 × Verschlussstopfen
